Металлоконструкции для формовочной линии АО «СКБ Турбина»

Для АО «СКБ Турбина» в Челябинске «Метком74» изготовил и смонтировал металлоконструкции автоматической формовочной линии, а также выполнил монтаж оборудования линии. В работу вошли площадки обслуживания, лестницы и опорные конструкции под оборудование. На фото — цех во время работ: каркасы под агрегаты линии, металлические лестницы с площадками, бункер на опорах с лестницей.

Что сделали на объекте

  • опорные конструкции (рамы и этажерки) под агрегаты формовочной линии;
  • площадки обслуживания с ограждениями для доступа к оборудованию на высоте;
  • металлические лестницы между отметками;
  • монтаж оборудования автоматической формовочной линии;
  • монтаж металлоконструкций внутри действующего цеха.

Зачем оборудованию отдельные металлоконструкции

Технологическое оборудование редко ставят прямо на пол. Смесители, дозаторы, бункеры и питатели поднимают на опорные рамы, чтобы материал шёл самотёком, а под агрегатами оставалось место для конвейеров и обслуживания. Конструкция под оборудование должна выдерживать не только его массу, но и вибрацию, рывки при пуске, нагрузку от материала в бункерах. Поэтому сечения стоек и балок, узлы крепления и связи берут по расчёту, а не «на глаз».

Площадки обслуживания нужны, чтобы персонал безопасно подходил к узлам оборудования на высоте: менял сита, чистил течки, следил за датчиками. Площадку делают с ограждением, бортовой полосой и настилом из рифлёного листа или решётчатого настила, к ней ведёт лестница с поручнями. Размеры проходов, высоту ограждений и уклон лестниц задаёт проект с учётом требований охраны труда.

Как работаем с оборудованием заказчика

  1. Берём из документации поставщика оборудования габариты, опорные точки и нагрузки.
  2. Разрабатываем или проверяем чертежи КМД под эти данные — разработка КМ и КМД.
  3. Изготавливаем рамы, площадки и лестницы в своём цехе в Челябинске, окрашиваем.
  4. Монтируем металлоконструкции в цехе заказчика и устанавливаем на них оборудование.

Работы внутри действующего цеха ведём с учётом его режима: заранее согласуем зоны работ, подъёмную технику и порядок поставки конструкций.

Что на фотографиях

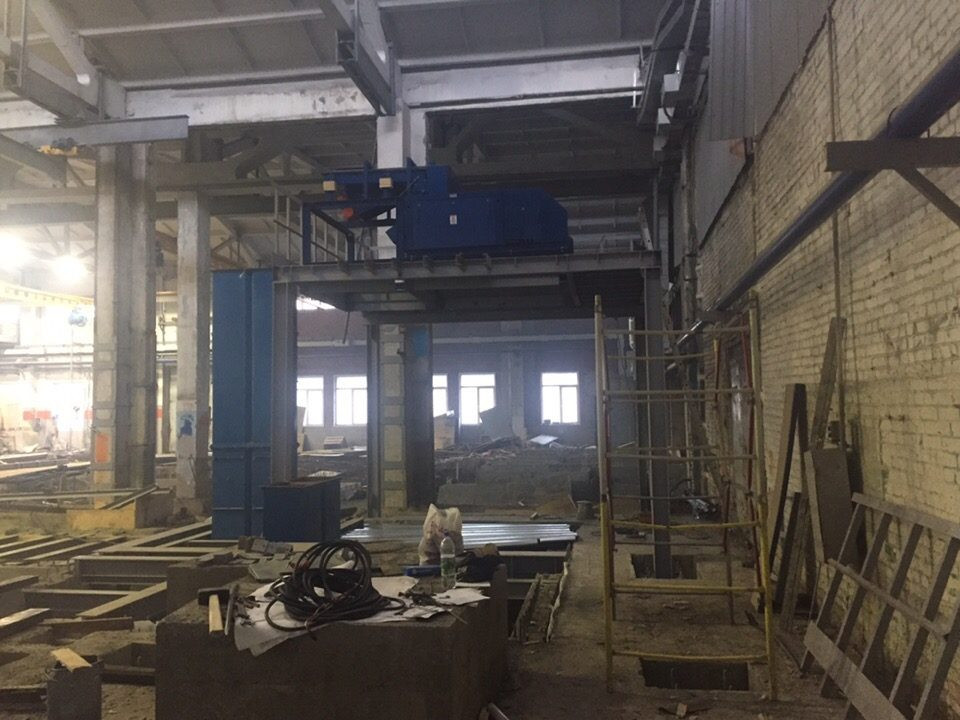

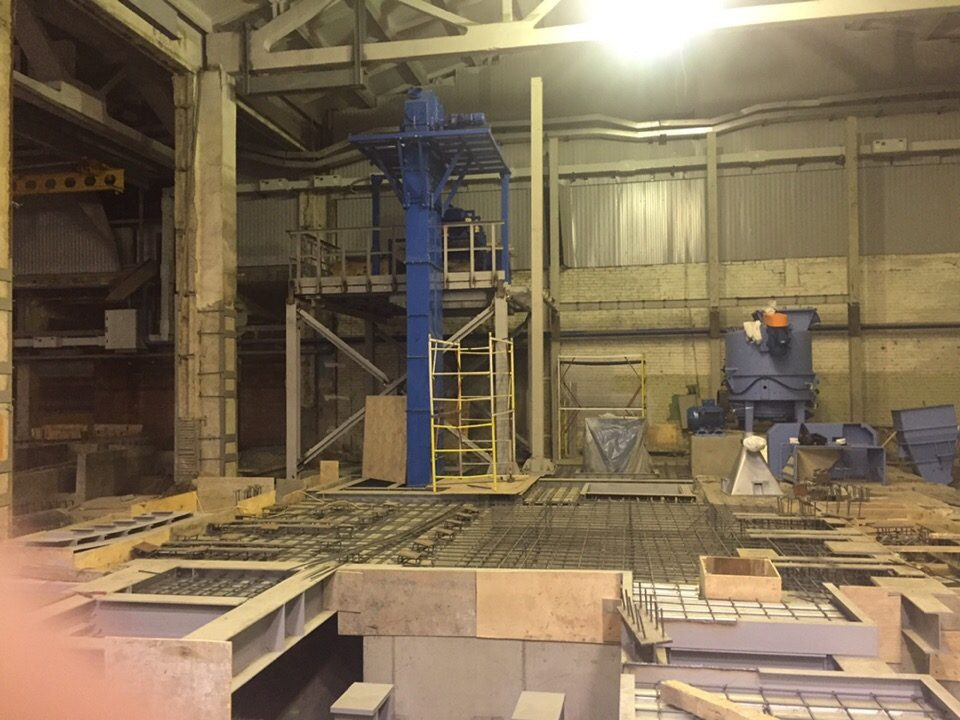

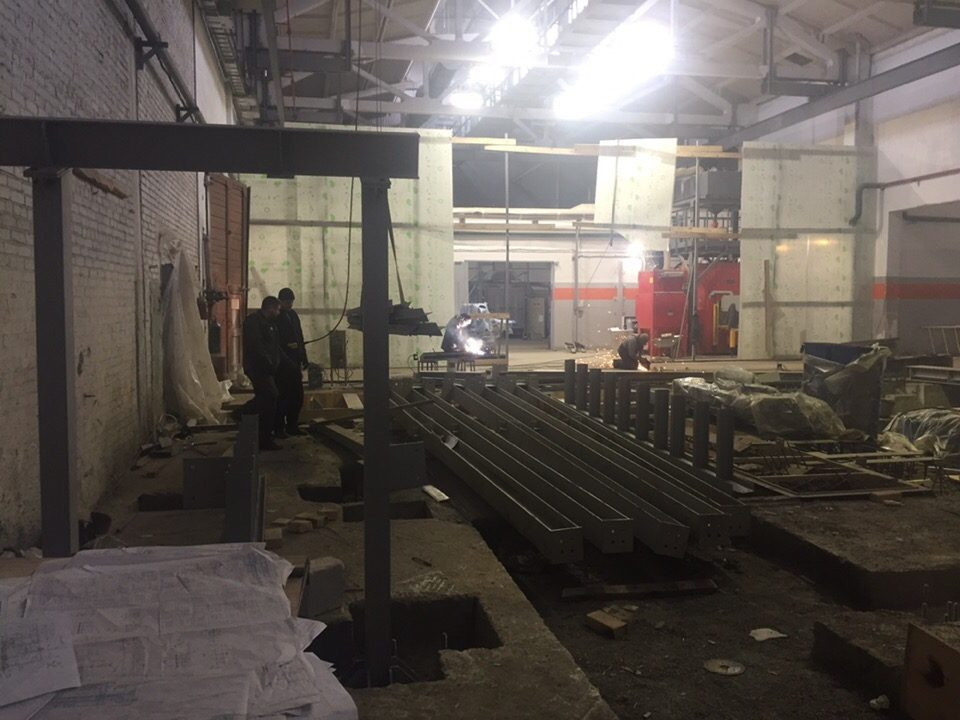

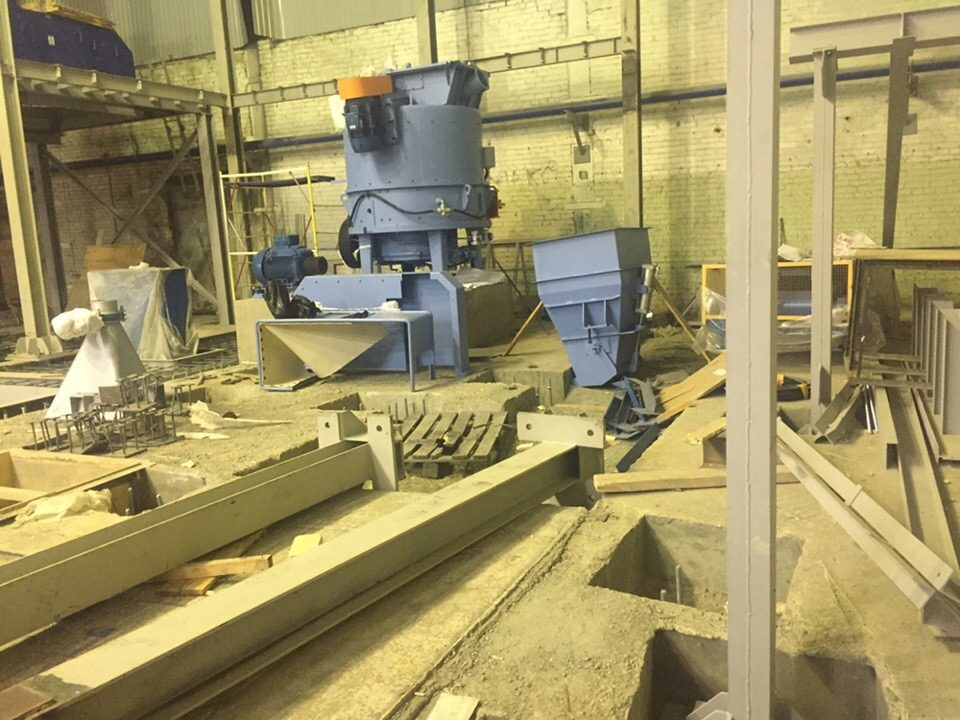

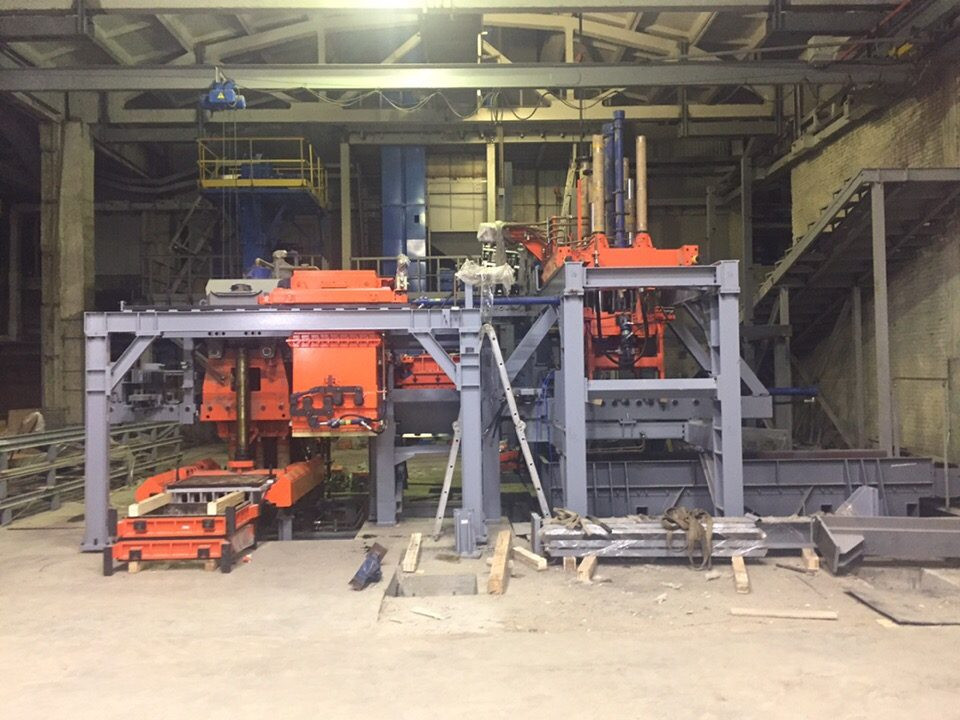

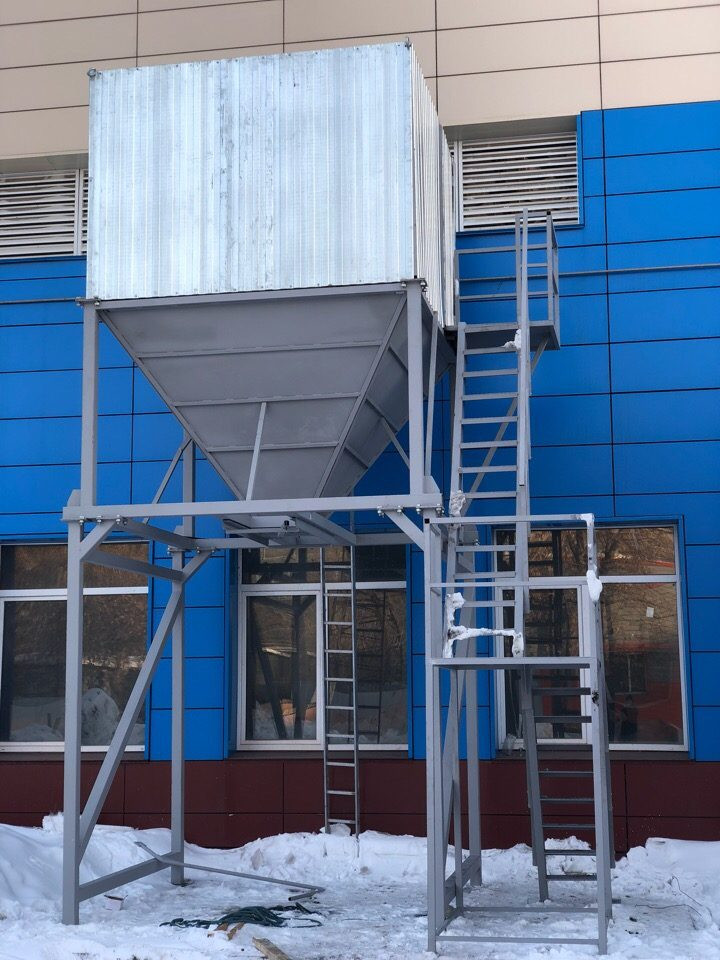

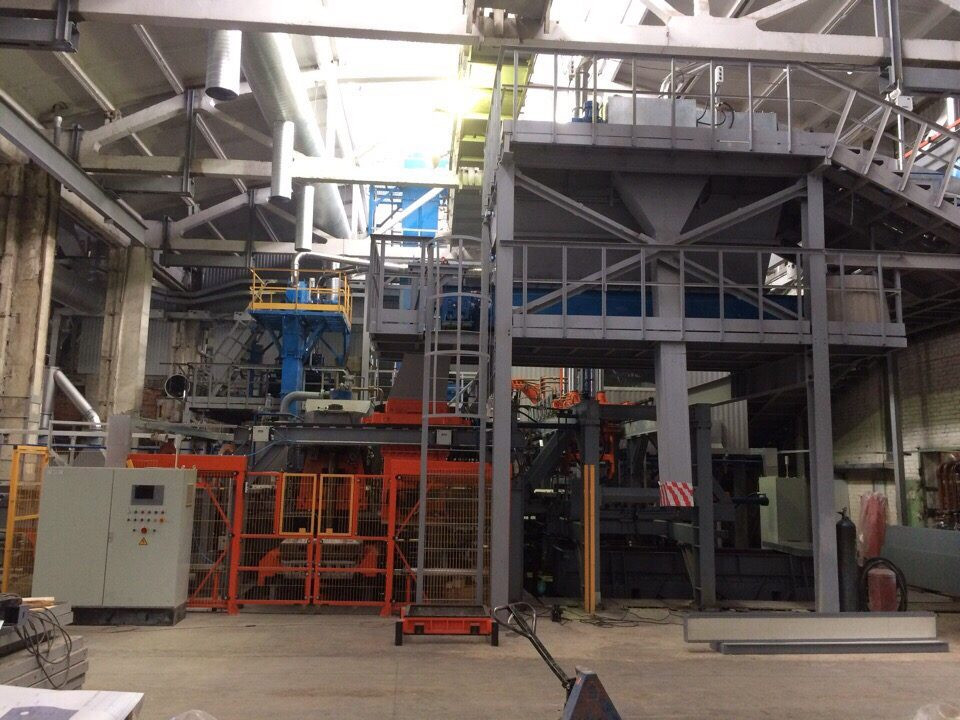

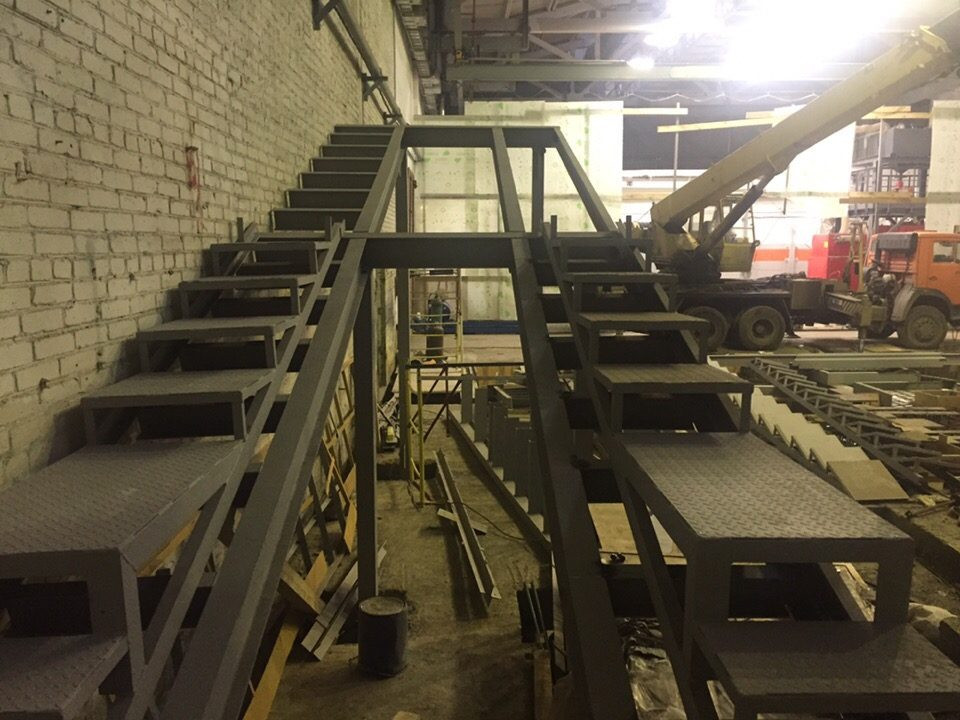

На первых кадрах — общий вид линии: агрегаты стоят на металлических рамах, к ним подведены площадки и лестницы, вокруг идут работы по монтажу. Дальше видны каркасы под оборудование до установки агрегатов, марши металлических лестниц со ступенями из просечного листа, балки и стойки, разложенные на полу цеха перед подъёмом. На одном из снимков — бункер на четырёх опорах с вертикальной лестницей и площадкой: такие конструкции часто идут в комплекте с формовочным оборудованием.

Где ещё применяются такие конструкции

Опорные рамы, этажерки и площадки обслуживания нужны почти в любом производстве: на бетонных и кирпичных заводах, в литейных цехах, на обогатительных фабриках, в котельных, на складах сыпучих материалов. Мы делаем их под конкретное оборудование заказчика — по габаритам, опорным точкам и нагрузкам из документации поставщика, а при необходимости дорабатываем чертежи под фактическое расположение колонн и коммуникаций в цехе.

Сколько стоит

Изготовление металлоконструкций — от 175 000 ₽ за тонну с металлом, монтаж — от 50 000 ₽ за тонну. На стоимость площадок и опорных конструкций влияют масса, количество узлов, тип настила и ограждений, высота монтажа и стеснённость в цехе. Точную цену называем после расчёта по чертежам или техническому заданию.

Что прислать на расчёт

  • чертежи КМ/КМД или эскиз с размерами и отметками;
  • паспорт или монтажный чертёж оборудования с опорными точками и массой;
  • требования к настилу, ограждениям и покраске;
  • нужен ли монтаж оборудования и в каких условиях (действующий цех, высота, доступ техники).

Частые вопросы

Делаете площадки обслуживания по чужому проекту?
Да, изготавливаем по проекту заказчика или разрабатываем КМД сами. Подробнее — площадки обслуживания и эстакады.

Можно заказать только лестницы и ограждения?
Да, отдельно: металлические лестницы и перила и ограждения.

Монтируете оборудование, которое поставил другой подрядчик?
Да, если есть документация с опорными точками и схемой установки.

Другие работы для АО «СКБ Турбина»: пневмотрасса подачи бентонита и песка. Похожие объекты: бункеры и ёмкости, каркас цеха на Михеевском ГОКе. Каталог: промышленные металлоконструкции.

Нужны металлоконструкции под оборудование? Пришлите чертежи или паспорт оборудования на metcom74@mail.ru или позвоните +7 (351) 233-70-73 (Пн–Пт 9:00–17:00) — рассчитаем бесплатно.
