Опоры трубопроводов: регулируемые и скользящие

«Метком74» изготавливает опоры трубопроводов партиями: сварка, окраска, комплектация крепежом. В альбоме — две партии. Регулируемые опоры окрашены в синий цвет и укомплектованы шпильками с гайками для регулировки по высоте. Скользящие опоры — корпусные, с ложементом под трубу, окрашены в чёрный и серый цвет и уложены на поддоны перед отгрузкой.

Что на фотографиях

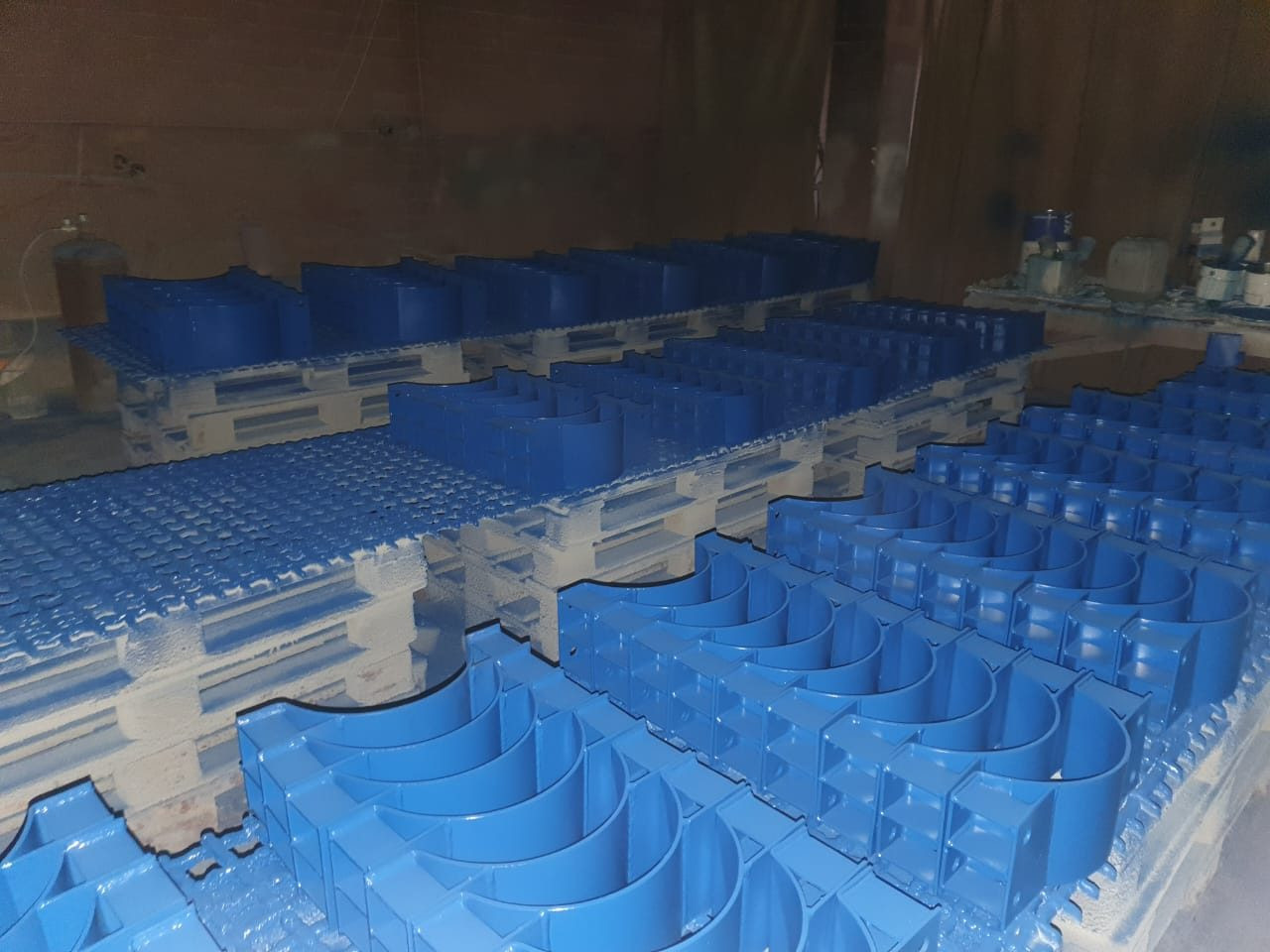

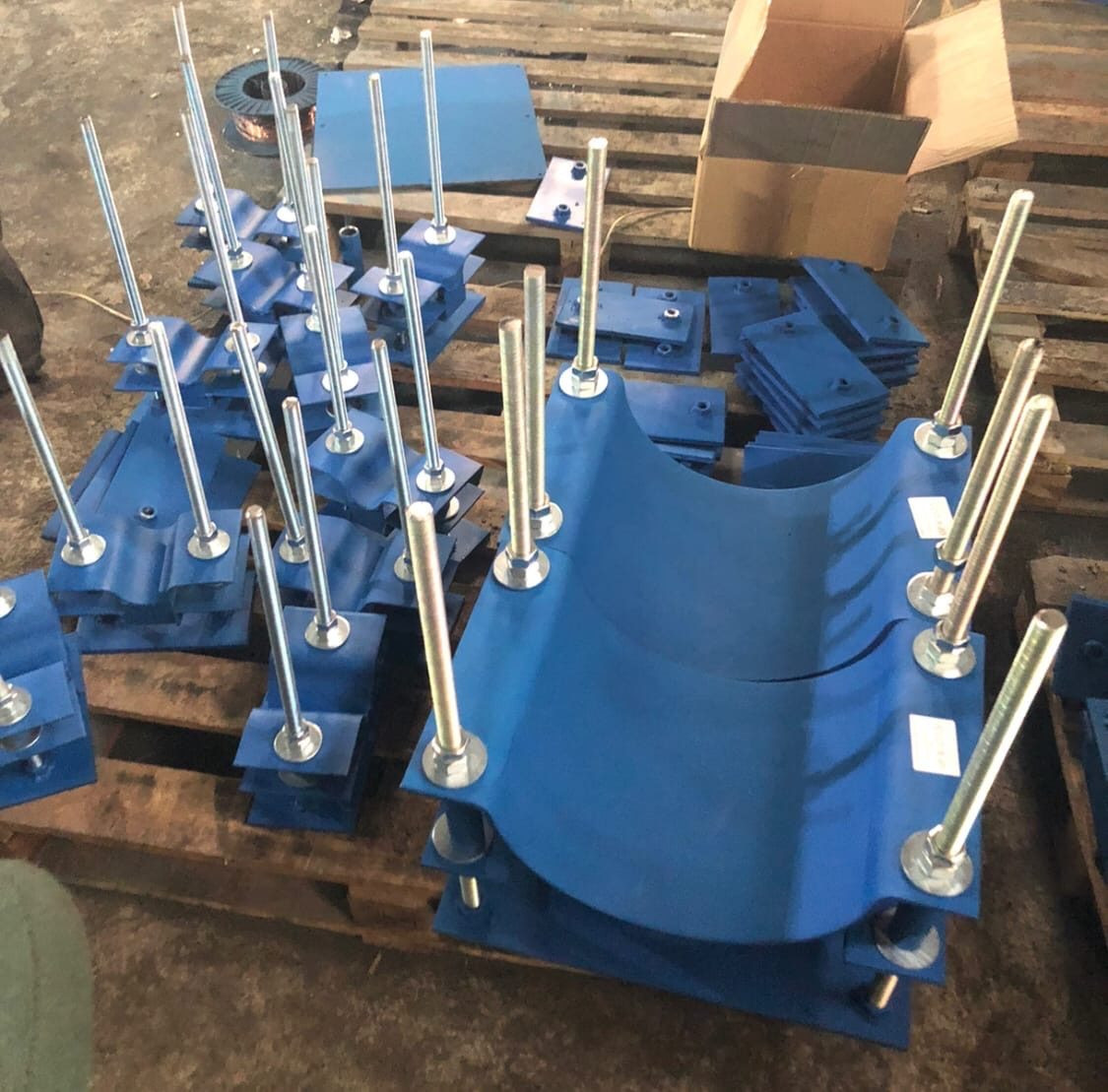

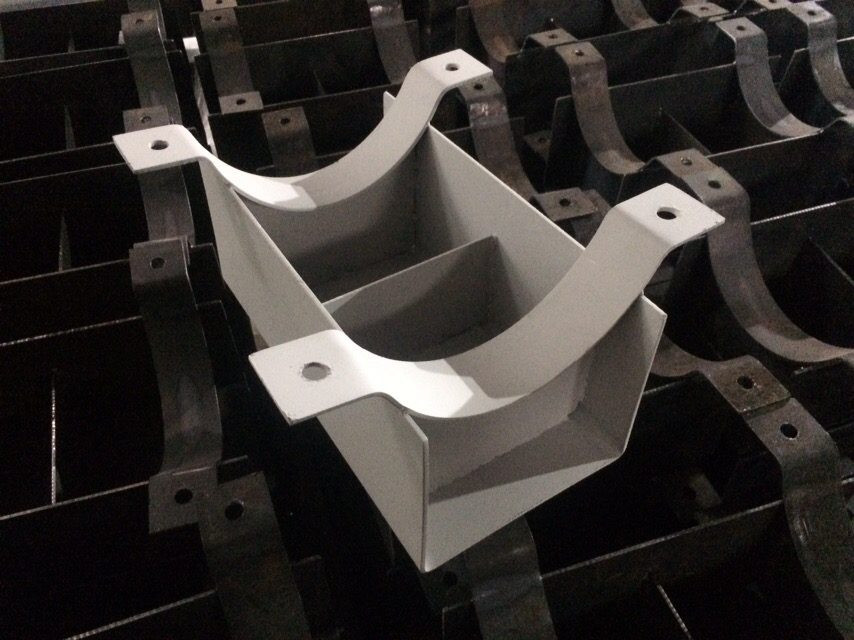

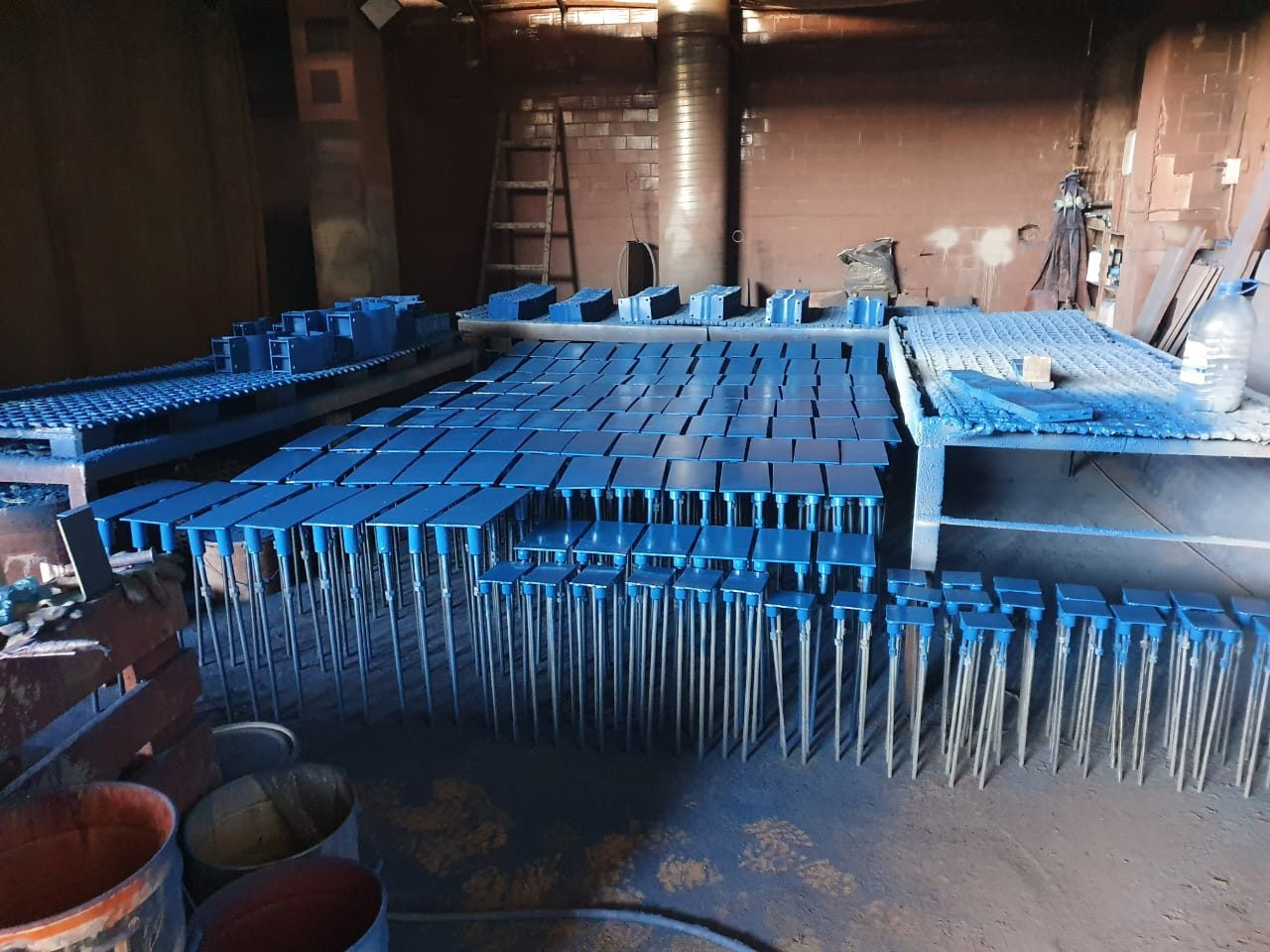

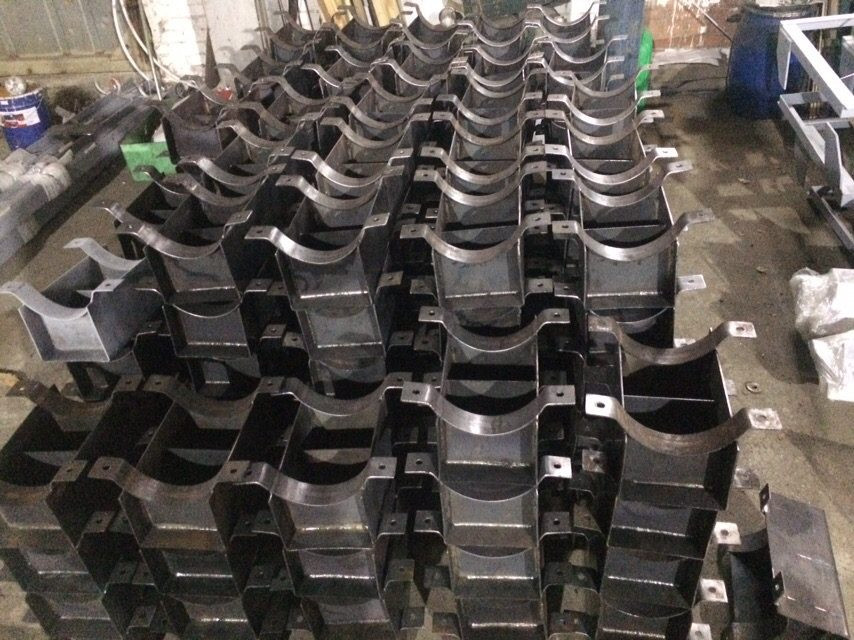

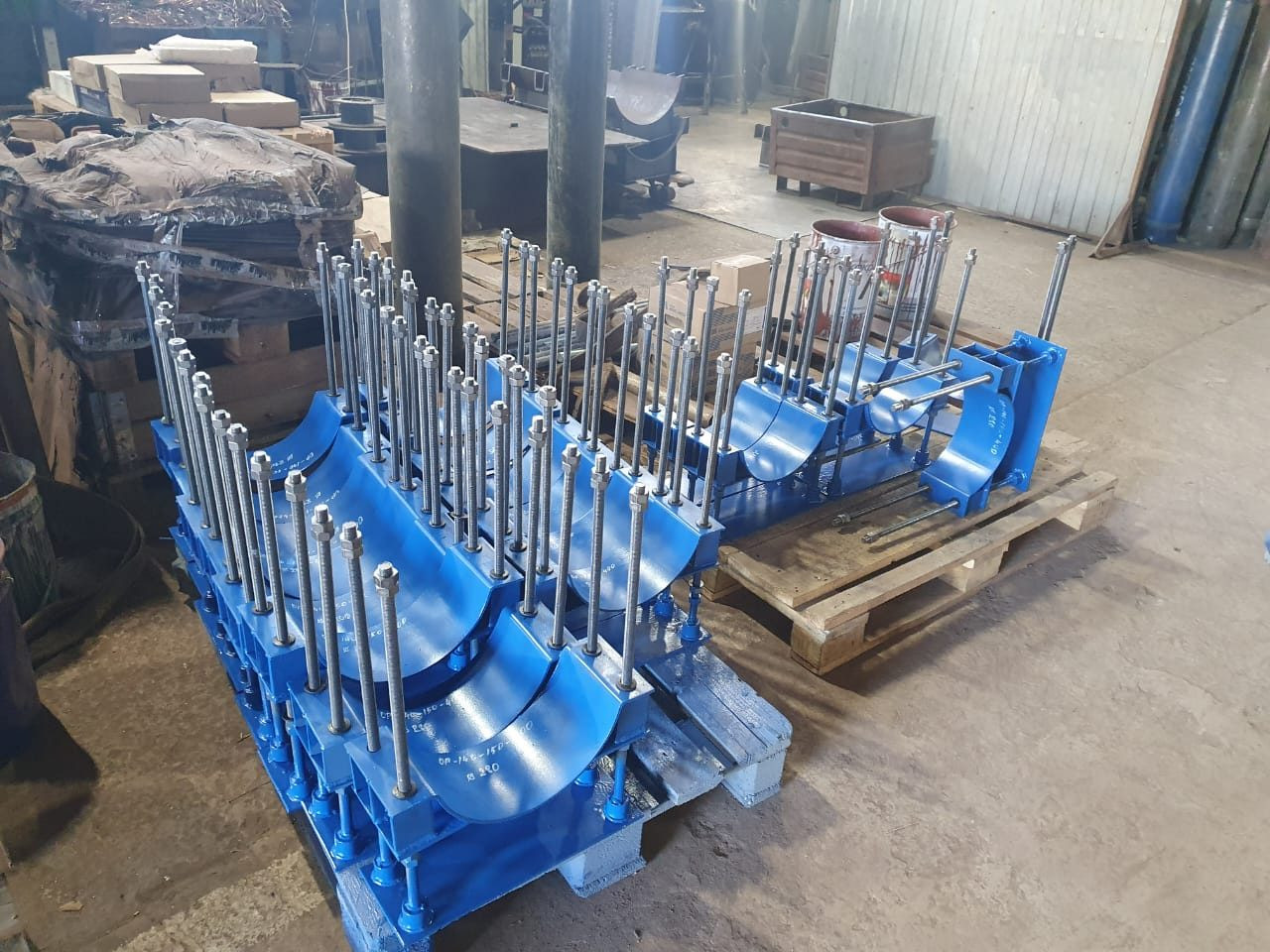

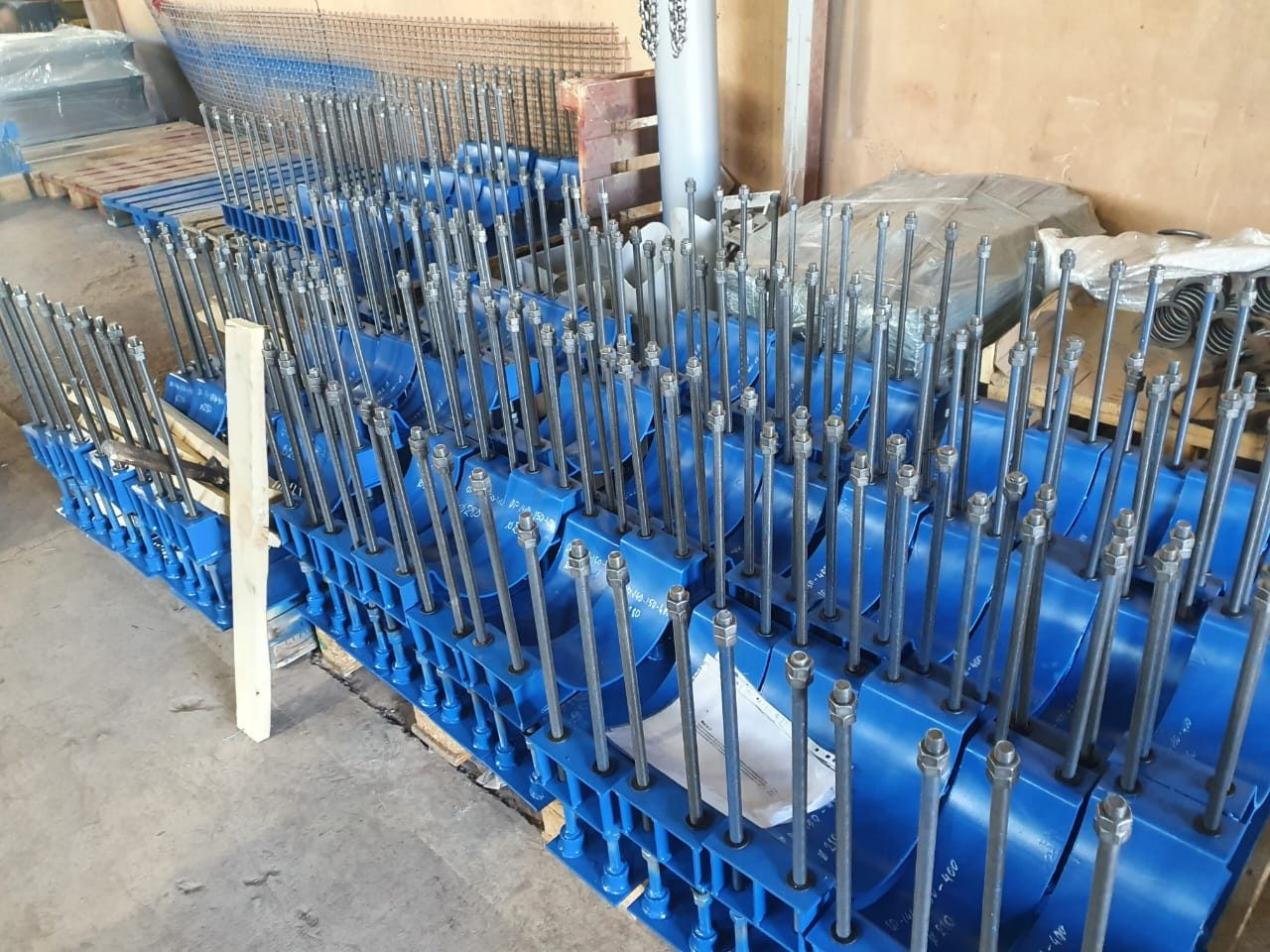

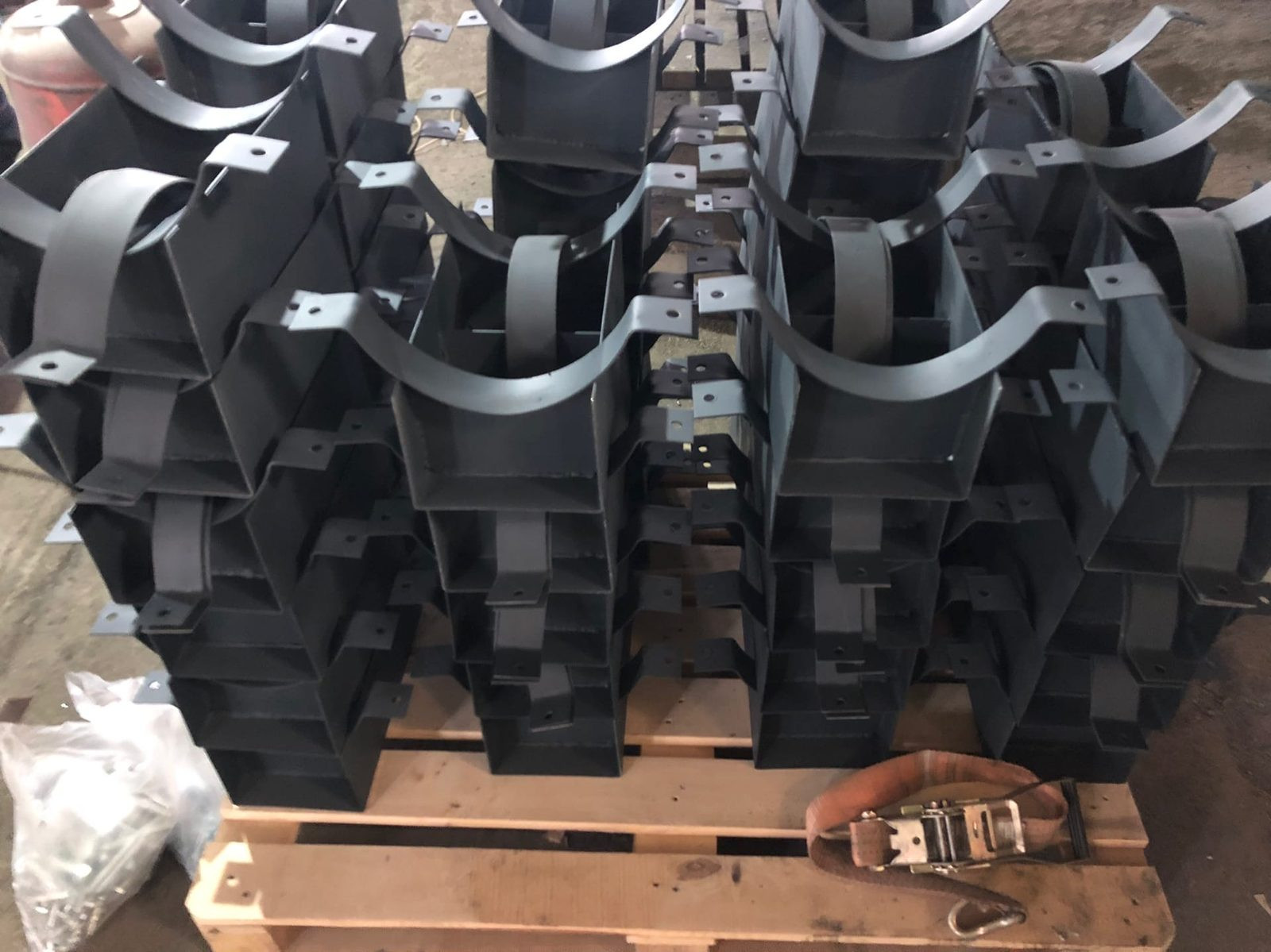

Первые снимки — регулируемые опоры: синие ложементы под трубу на основании, из которого вверх выходят резьбовые шпильки. Опоры уложены рядами на поддоны, видно сразу несколько десятков одинаковых изделий. Дальше — партия на полу цеха, подготовленная к упаковке. На последних кадрах — скользящие опоры с полукруглым ложементом и рёбрами: одна опора крупным планом, остальные сложены штабелем и закреплены ремнями на поддоне.

Регулируемые опоры

Регулируемая опора позволяет выставить трубу на проектную отметку уже на монтаже. Ложемент под трубу опирается на основание через резьбовые шпильки с гайками: вращая гайки, монтажник поднимает или опускает трубу и выравнивает трассу без подкладок и подрезки. Такие опоры удобны на эстакадах и у оборудования, где важно точно совместить трубу с патрубком. Подробнее — регулируемые опоры.

Скользящие опоры

Задача скользящей опоры — нести вес трубопровода и при этом не мешать трубе удлиняться и укорачиваться при смене температуры. Корпус опоры приваривается к трубе или крепится хомутом и скользит по опорной поверхности. Скользящие опоры ставят на участках между неподвижными опорами — на тепловых сетях и технологических трубопроводах. Подробнее — скользящие опоры и неподвижные опоры.

Как изготавливаем опоры партиями

  1. Принимаем ведомость опор: обозначение по серии или ОСТ, диаметр трубы, количество.
  2. Режем заготовки — листовые детали, рёбра, основания — и гнём ложементы.
  3. Собираем и свариваем опоры так, чтобы все изделия одного типоразмера в партии были одинаковыми.
  4. Зачищаем и окрашиваем, если покрытие предусмотрено проектом.
  5. Комплектуем крепежом, укладываем на поддоны по типоразмерам и маркируем.

Партия, уложенная по типоразмерам, экономит время на объекте: монтажники сразу видят, где какие опоры, и не перебирают весь груз.

Как выбрать тип опоры

Тип опоры определяет проект трубопровода, но полезно понимать логику выбора. Если трубу нужно жёстко закрепить в точке — у компенсатора, на ответвлении, у оборудования, — ставят неподвижную опору. На участках, где труба удлиняется при нагреве, нужны скользящие опоры: они держат вес, но не мешают движению. Если трубу надо точно выставить по высоте на монтаже или компенсировать неровность основания — выбирают регулируемые. Хомутовые опоры крепятся к трубе без сварки, поэтому их используют там, где приваривать к трубе нельзя — например, на трубах с покрытием.

Отдельно учитывают изоляцию. Для теплоизолированных трубопроводов опоры делают с увеличенной высотой корпуса, чтобы изоляция не касалась опорной поверхности. Для холодных трубопроводов применяют опоры с прокладками, которые разрывают «мост холода». Всё это указывается в обозначении опоры по серии или ОСТ, поэтому для расчёта достаточно прислать ведомость из проекта.

Если в проекте указаны опоры по серии, которой уже нет в продаже, присылайте лист проекта — изготовим по размерам из чертежа.

Сколько стоят опоры трубопроводов

Опоры трубопроводов — от 550 ₽ за штуку. Цена зависит от типа опоры, диаметра трубы, массы, покрытия и количества в партии. Как правило, в большой партии стоимость одной опоры ниже, чем у единичного изделия. Точную цену называем после расчёта по ведомости.

Что прислать на расчёт

  • ведомость опор из проекта: тип или обозначение, диаметр, количество;
  • или чертежи нестандартных опор;
  • требования к покрытию, крепежу и упаковке.

Частые вопросы

Можно заказать опоры разных типов одной партией?
Да, присылайте всю ведомость — посчитаем целиком.

Делаете нестандартные опоры?
Да — опоры по чертежам заказчика.

Окрашиваете опоры?
Да, в цвет и тем покрытием, которые указаны в проекте; опоры в альбоме окрашены.

Похожие работы: разгрузочные опоры для обвязки ГПА · пневмотрасса с опорами и площадками. Каталог: все опоры трубопроводов, корпусные приварные, корпусные хомутовые.

Нужны опоры трубопроводов? Пришлите ведомость на metcom74@mail.ru или позвоните +7 (351) 233-70-73 (Пн–Пт 9:00–17:00) — рассчитаем бесплатно.
